仪器介绍

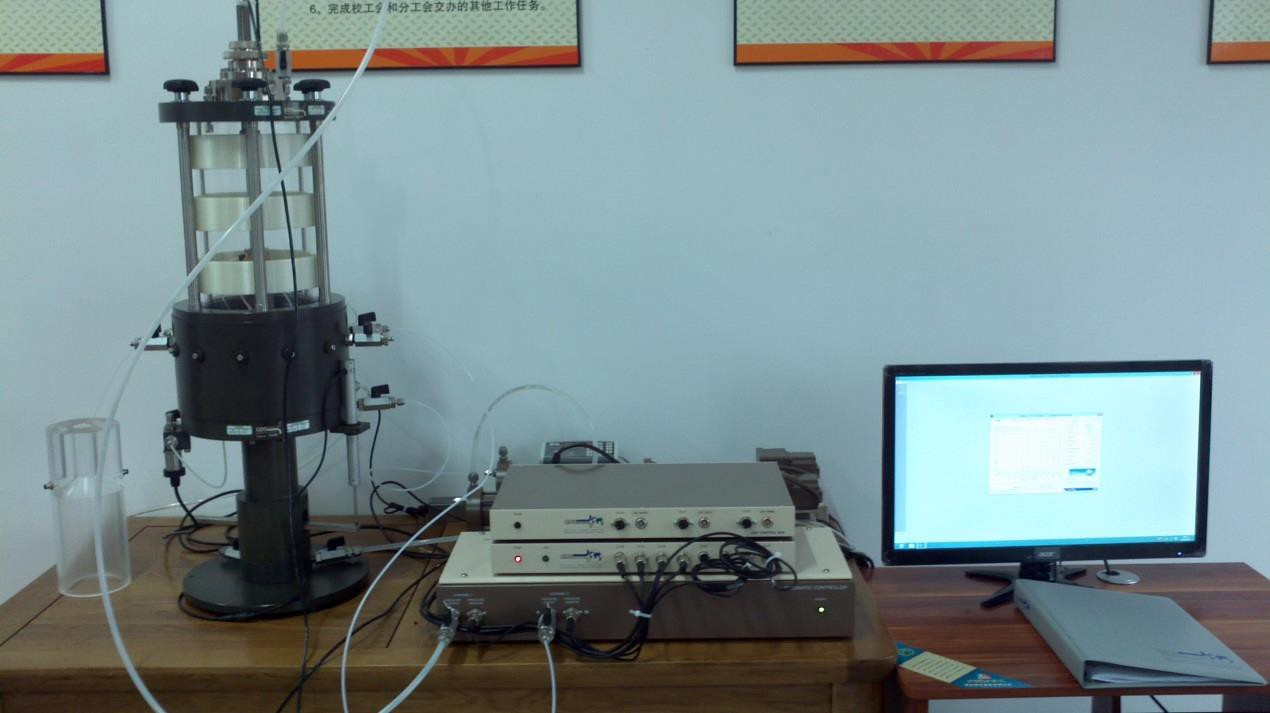

非饱和三轴试验仪

仪器介绍

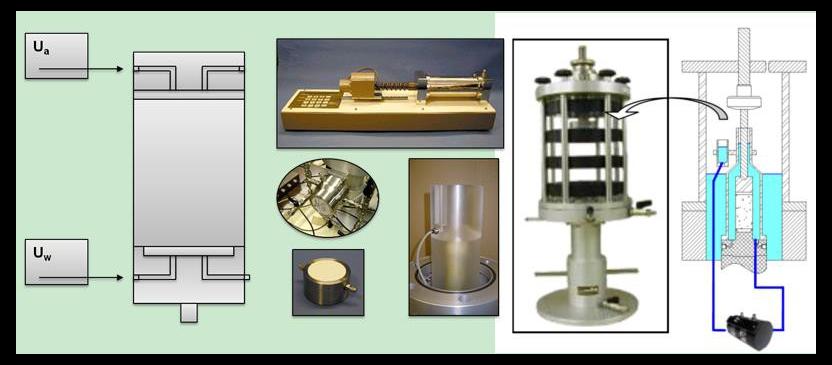

（1）Bishop&Wesley应力路径压力室

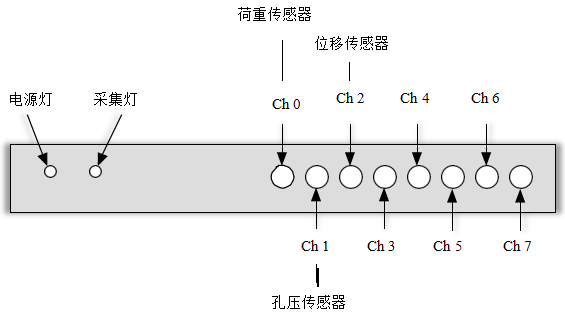

（2）8通道数据采集盒

（3）水下荷重传感器

（4）双通道气压控制器

（5）反压、轴压控制器

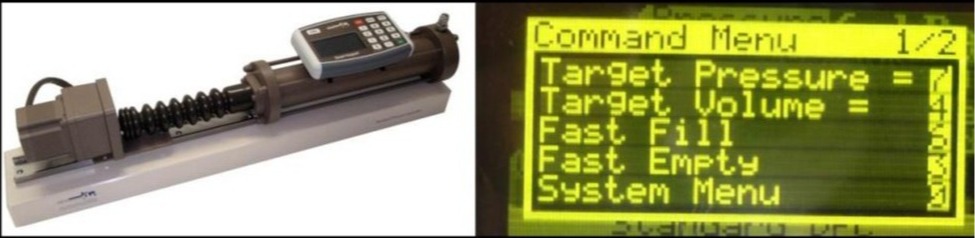

（6）控制器基本操作主要是充水、排水和施加目标压力。其操作可以通过软件控制，也可采用智能键盘操作。控制器打开电源之后，按命令键CMD，会出现上图所示的快捷菜单，点击相应按键即可操作。

Tareget Pressure=7：设置目标压力，按“7”之后按照提示输入目标压力值并按绿色确认键开始加载；

Fast Fill=6：快速填充，按“6”之后控制器将开始吸水；

Fast Empty=3：快速排空，按“3”之后控制器将开始排水；

  （7）内压力室及湿-湿差压传感器：

其测量原理为：差压传感器的两个端口分别与内压力室和参照管连接，内压力室和参照管内装2/3 的水，当试样体积发生变化时，内压力室的水位发生变化， 而参照管的水位保持不变，两者之间产生一个小的压力差，湿-湿差压传感器记录该值，再通过软件转换成体变值。
